設備紹介

フィルム製造やコーティング・ラミネート加工で比類のない精密熱加工を実現

一般的に、カレンダー用ロールの研磨は熱間状態で行われます。室温で研磨加工(冷間研磨)されたロールをこのような高温に加熱すると、ロール円筒度の異常変形(サーマルクラウン)、ロールの真円度・同軸度の誤差(ロールの回転振れ)などの熱歪みが発生し、カレンダーフィルムのプロファイル方向、および流れ方向の厚さ誤差の要因になります。熱間研磨加工では、これらの誤差をなくすために成形加工時と同じ温度にロールを加熱し、ロールに発生した熱変形を研削によって取り除き、高精度・高品質のカレンダーフィルムの生産が可能になります。

用途

  • ・ラミネートロール、コーティングロール
  • ・カレンダーロール、エンボスロール、印刷機械用ロール
  • ・精密熱加工用ロール(包装材料、建材、壁紙、液晶、記録媒体、リチウムイオン電池、プリント基板、電気・電子材料など)
フィルム製造やコーティング・ラミネート加工で比類のない精密熱加工を実現

熱間研磨加工で得られる利点

サーマルクラウンの除去

  • ・フィルムプロファイル厚み精度の向上
  • ・カレンダーロール作業有郊面長の拡大

ロール回転振れ精度の向上

  • ・フィルムの流れ方向の厚み精度の向上

熱間研磨による経済効果

フィルムの精度向上にともなう原材料の損失低減

  • ・熱間研磨されたロールを採用したカレンダーではフィルムのプロファイル方向、および流れ方向の厚み精度が向上し、年間約数百tonの原材料が節約できます。

二次加工の不良率の低下

  • ・さらに、ラミネート加工・エンボス加工など、2次加工工程でフィルムの原反の厚さ誤差のために生ずる不良率を相乗的に低減することが出来ます。

・熱間研磨機概要

加工機械 加工寸法 台数 メーカー名
B工場 CNC大型ロールグラインダー(熱間研磨用) ⌀1,400×8,000L 1台 ワールドリッヒジーゲン社
⌀1,000×9,500 1台 芝浦機械㈱
クレーン 20トン 2台 日本ホイスト㈱
1.4トン 3台 日本ホイスト㈱

「技術を売る企業」としてお客様の発展に貢献いたします

高精度の大型加工機械を始めとした各種高性能加工機械設備と、熟練技術者を中心とした製造チームの高度な技術にて製造された混練・加工機械及び圧延機械は、国内はもとより世界各国で大きなシェアを有しております。

A工場

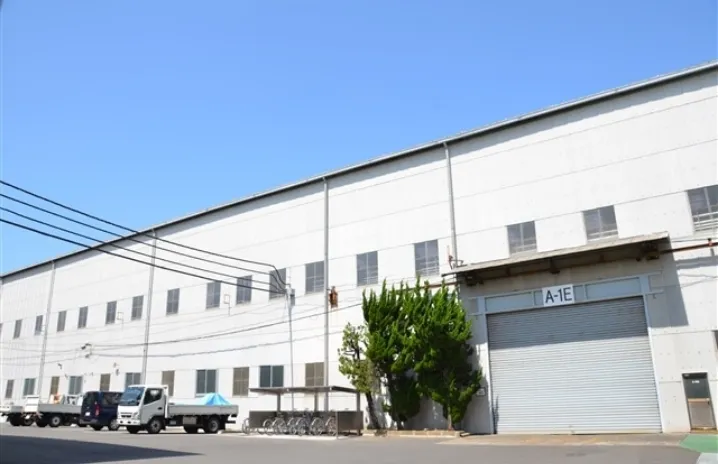

  • A工場外観A工場外観
  • A工場内観A工場内観

B工場

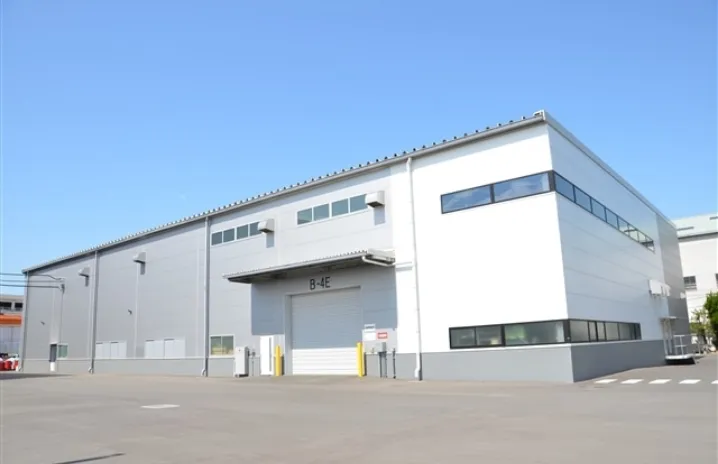

  • B工場外観B工場外観

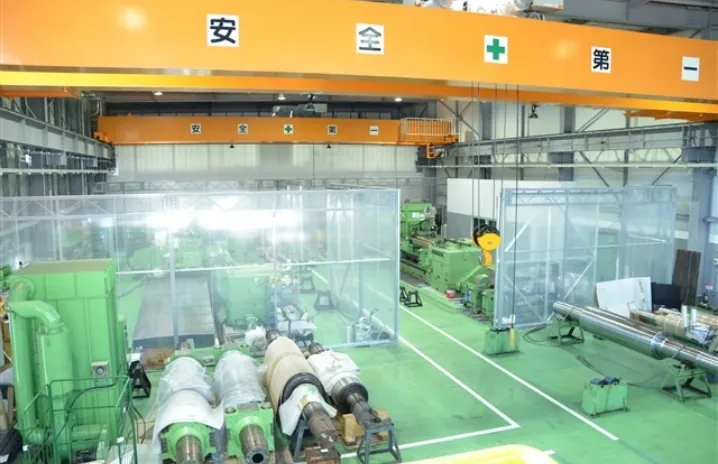

  • B工場内観B工場内観

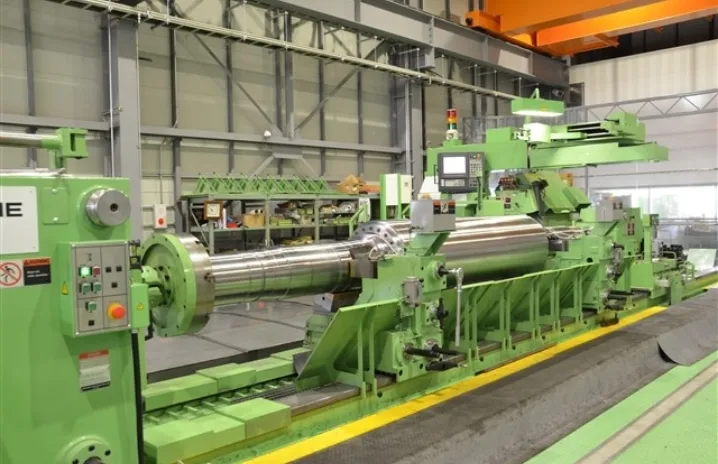

  • WALDRICHSIEGEN製 WSIVHK25x8.000WALDRICHSIEGEN製 WSIVHK25x8.000
  • 芝浦機械製 KWA-1095D芝浦機械製 KWA-1095D

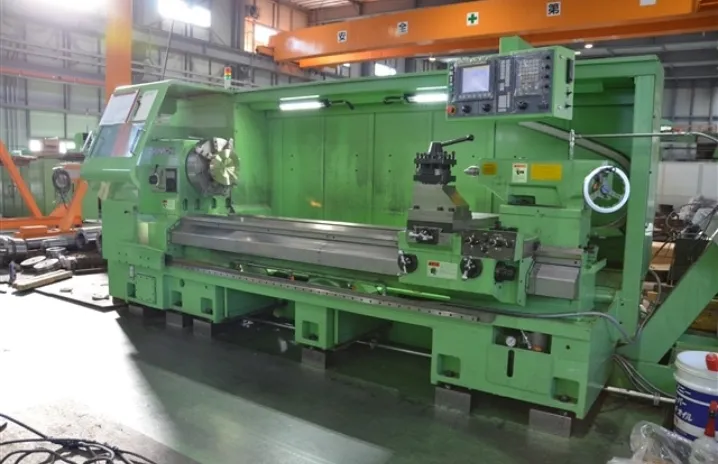

  • 自社製汎用旋盤自社製汎用旋盤

C工場

  • C工場外観C工場外観

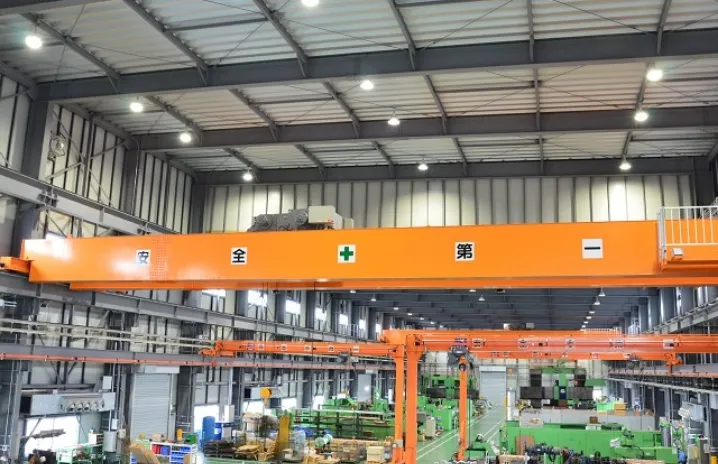

  • C工場内観C工場内観
  • DAINICHI製 DLX95×5,000DAINICHI製 DLX95×5,000
  • DAINICHI製 DLX75×2,000DAINICHI製 DLX75×2,000
  • KURODA-JL製 JK-206ACDKURODA-JL製 JK-206ACD

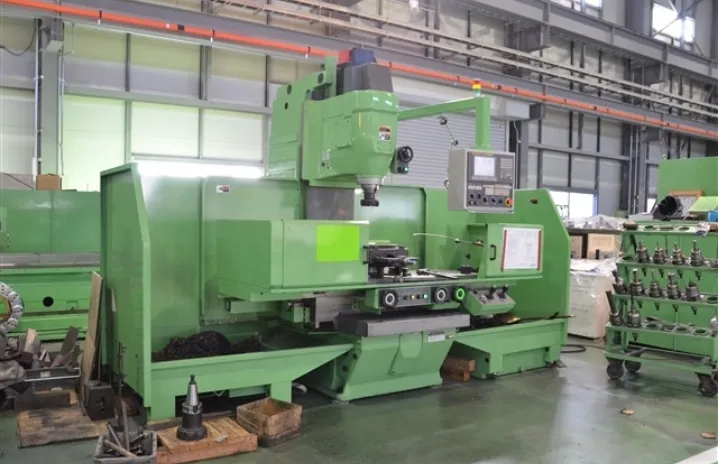

  • 山崎技研製 YZ-500SG X1052 Y552山崎技研製 YZ-500SG X1052 Y552
  • DAINICHI製 W16R×10,000DAINICHI製 W16R×10,000
  • オークマ製 MCR-BⅡ 2,500×8,000オークマ製 MCR-BⅡ 2,500×8,000

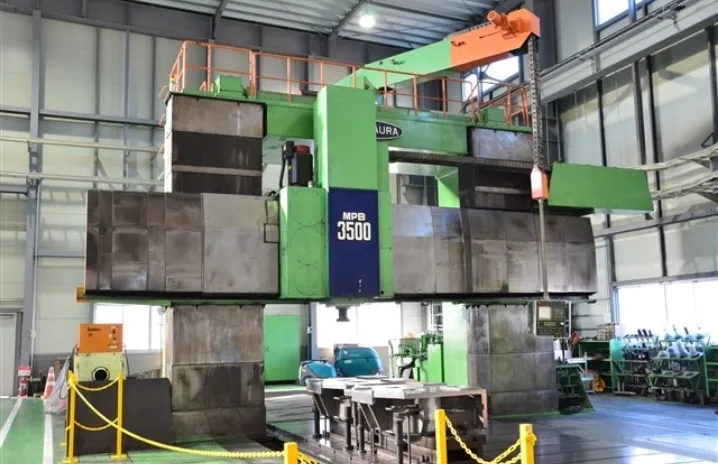

  • 芝浦機械製 MPB 3560A 3,000×6,000芝浦機械製 MPB 3560A 3,000×6,000

・設備概要

加工機械 加工寸法 台数 メーカー名
A工場 大型ロールグラインダー ⌀1,000×7,000L 1台 新潟鉄工㈱
門型五面加工機 3,550W×6,000L 1台 新日本工機㈱
大型汎用旋盤 ⌀1,060×6,000L 1台 池貝鉄工㈱
小型汎用旋盤 ⌀400×1,600 1台 ヤマザキマザック㈱
クレーン 20トン 1台 日本ホイスト㈱
10トン 1台 日本ホイスト㈱
B工場 CNC大型ロールグラインダー(熱間研磨用) ⌀1,400×8,000L 1台 ワールドリッヒジーゲン社
⌀1,000×9,500 1台 芝浦機械㈱
クレーン 20トン 1台 日本ホイスト㈱
10トン 1台 日本ホイスト㈱
C工場 門型五面加工機 3,000W×8,000L 1台 オークマ㈱
門型五面加工機 3,550W×6,000L 1台 芝浦機械㈱
CNC旋盤 ⌀1,400×10,000 1台 大日金属工業㈱
⌀250×1,000L 1台 森精機㈱
75×2,000L(⌀400) 1台 大日金属工業㈱
95×5,000L(⌀700) 1台 大日金属工業㈱
CNCフライス盤 500×1,600 1台 ㈱山崎技研
平面研削盤 600×2,000 1台 黒田精工㈱
ボール盤 2,580×1,050 1台 大鳥機工㈱
クレーン 2.8トン 3台 日本ホイスト㈱
30トン 1台 日本ホイスト㈱
20トン 2台 日本ホイスト㈱
